Costruiamo un orologio solare EUATORIALE (equinoziale) ad ANELLI
La meridiana Equatoriale ad anelli è un quadrante portatile simile alla versione pieghevole ma dotata di un punto di sospensione mobile adatto a fornire la regolazione o meglio il puntamento della latitudine. In alcune versioni sullo gnomone viene montato un diaframma che viene regolato secondo la declinazione del Sole e costituisce una forma di auto orientamento. Anche questa meridiana, essendo equatoriale universale, può essere usata in qualsiasi parte del mondo. Costruzione dell’orologio: L’orologio si compone di due anelli uno verticale e uno orizzontale. Sull’anello verticale è riportata una scala graduata di 90° per la sospensione dell’orologio regolato con la latitudine del luogo. Sull’anello orizzontale è riportata la scala delle linee orarie che costituiscono il quadrante ad anello. Lo gnomone, che attraversa in asse l’anello verticale e perpendicolarmente al centro l’anello orizzontale, può essere un semplice tondino di alluminio di circa 1,5mm di diametro. Come per le altre costruzioni si consiglia la fotocopiatura (in questa esecuzione consiglio di raddoppiare la scala), il ritaglio e la preventiva plastificazione a caldo, dove necessaria, prima dell’applicazione dei disegni sui supporti da voi scelti. Meglio utilizzare un supporto sufficientemente rigido come il compensato o il polistirolo espanso ad alta densità. Nell’esecuzione si raccomanda l’accuratezza delle perpendicolarità.

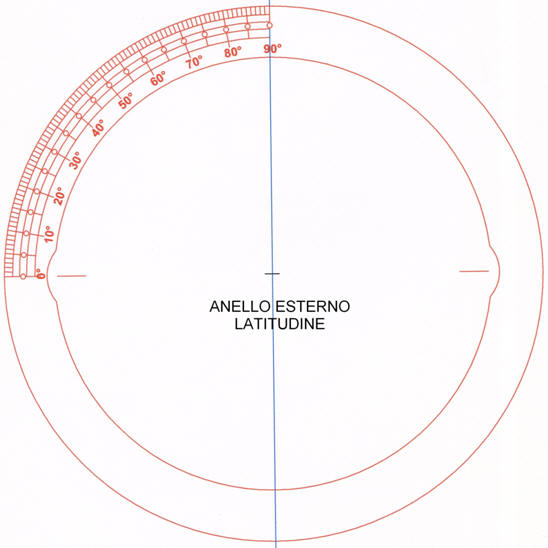

ANELLO VERTICALE ESTERNO
Sull’anello esterno
verticale, come si vede in figura, è riportata una scala graduata di 90°
per permettere di regolare opportunamente l’orologio con la
latitudine del luogo.
Praticando dei forellini ogni 5° oppure un unico foro corrispondente alla
latitudine in
cui si prevede di utilizzarlo per la lettura dell’ora, sarà possibile agganciare
l’anello in modo da sospendere l’orologio rispettando la
latitudine. L’asse
verticale corrisponde al
SCALA LINEE ORARIE: A completamento del nostro orologio dobbiamo ora collocare sulla circonferenza interna dell’anello interno orizzontale la scala delle linee orarie che dovranno peraltro corrispondere alle ore riportate sulla superficie dell’anello interno. Fotocopiare ingrandendo in modo che la lunghezza corrisponda esattamente alla semicirconferenza interna dell’anello interno orizzontale. Plastificarlo e incollarlo sul semianello orizzontale facendo coincidere le linee orarie verticali con quelle sul piano orizzontale dell’anello orizzontale.

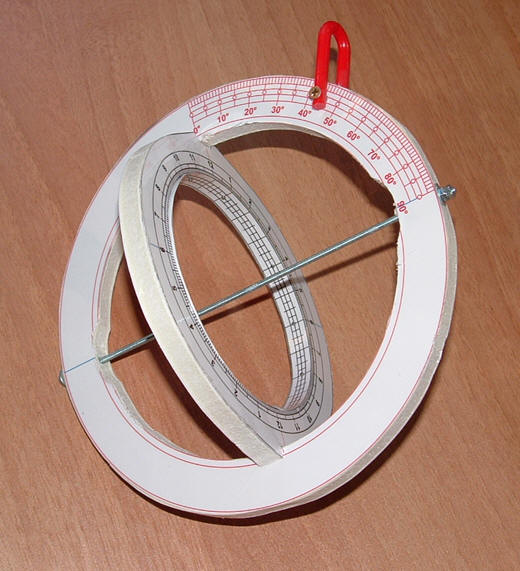

├ s e m i c i r c o n f e r e n z a a n e l l o o r i z z o n t a l e ┤ IL LAVORO REALIZZATO
Buon lavoro |
