Costruiamo una Meridiana di carta

Ci proponiamo di costruire un semplicissimo orologio solare orizzontale da stampare su carta prelevando il quadrante che vi verrà proposto già calcolato per diverse latitudini Italiane. Come certamente ormai saprete per pratiche ragioni organizzative i nostri orologi convenzionali, all'interno dello stesso fuso orario, sono sincronizzati tutti sulla stessa ora mentre invece l'orologio solare segna sempre il tempo vero locale tv.

Tale orario si differenzia dal tempo civile o tempo medio del fuso tmf per le correzioni derivanti dalla longitudine del luogo C nonché l'equazione del tempo Et.

esempio: determinazione del tempo vero locale partendo dal tempo civile.

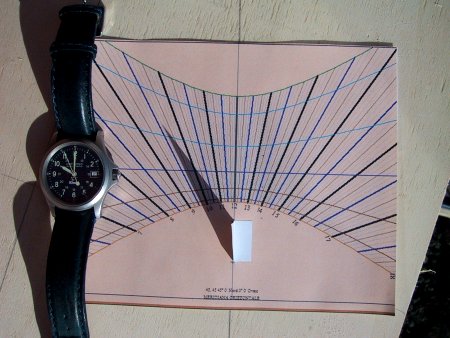

Osservando la foto notiamo che l'orologio da polso segna le ore 10 (tempo medio del fuso tmf) mentre la meridiana indica le 9^h e 35^m (tempo vero locale tv).


Siamo a Venezia pertanto la Longitudine è 12°21'E con una equazione del tempo Et di -11^m 34^s

Calcoliamo la differenza di longitudine tra Venezia e il meridiano centrale del fuso che passa per Catania uguale a 15°E:

Dl = DlL - Dlf = -12°21' - (-15°) = 2° 39'

Calcoliamo la costante in longitudine C trasformando i gradi in misura del tempo (ogni grado corrisponde a 4^m e ogni primo d'arco corrisponde a 4^s):

2° x 4^m = 8^m;   39^s x 4^s = 156^s = 2^m 36^s;   C = 8^m +2^m 36^s = 10^m 36^s

Calcoliamo il tempo vero locale tv confrontandolo con l'ora indicata in meridiana che segna differenze minimi di 5^m e segna le 9^h 35^m.

tv = tmf + Et - C = 10^h + (-11^m 34^s) -10^m 36^s = 9^h 38^m 50^s

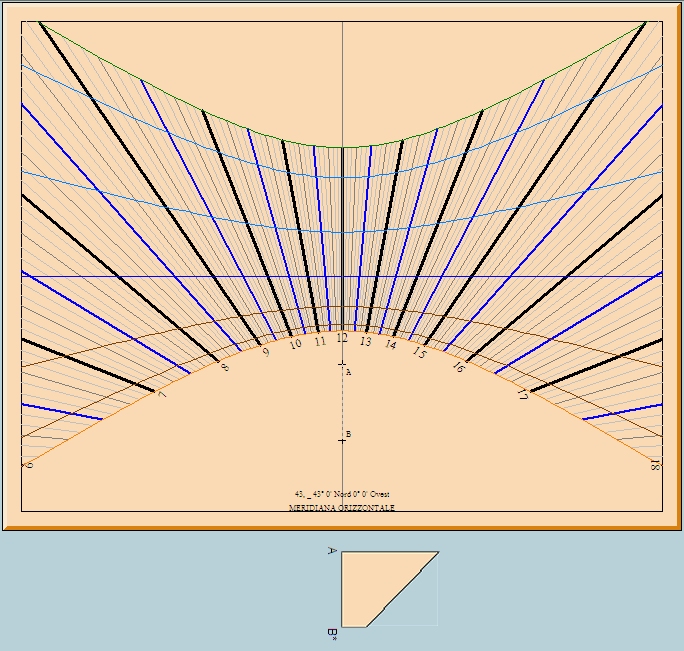

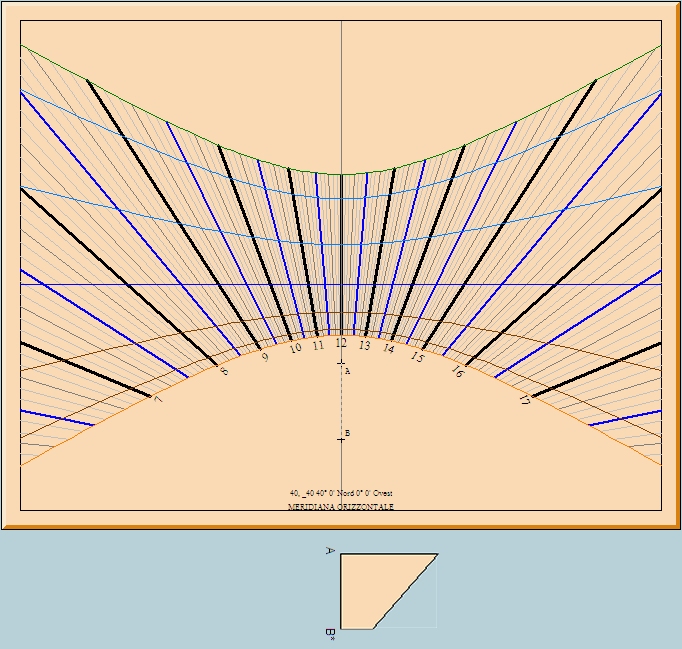

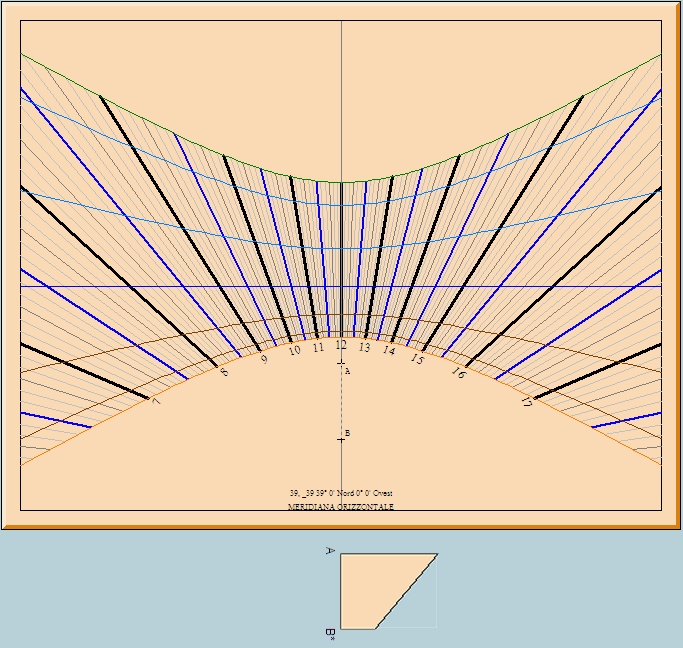

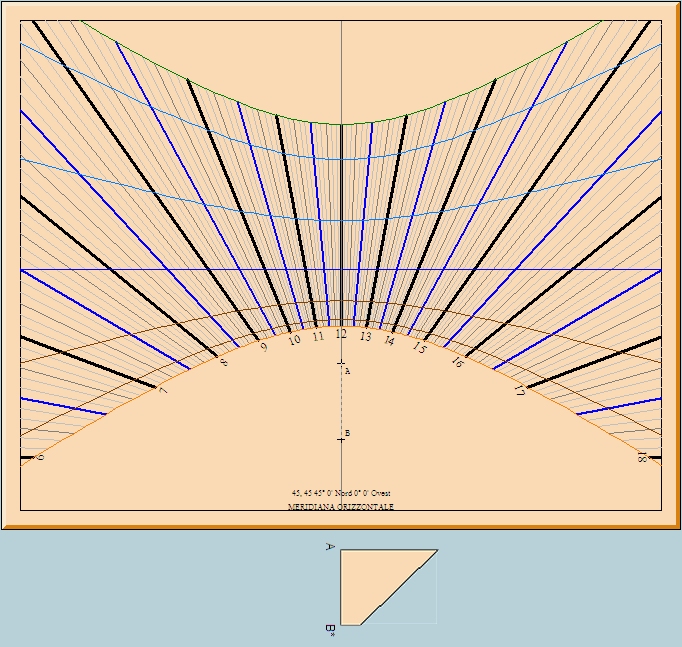

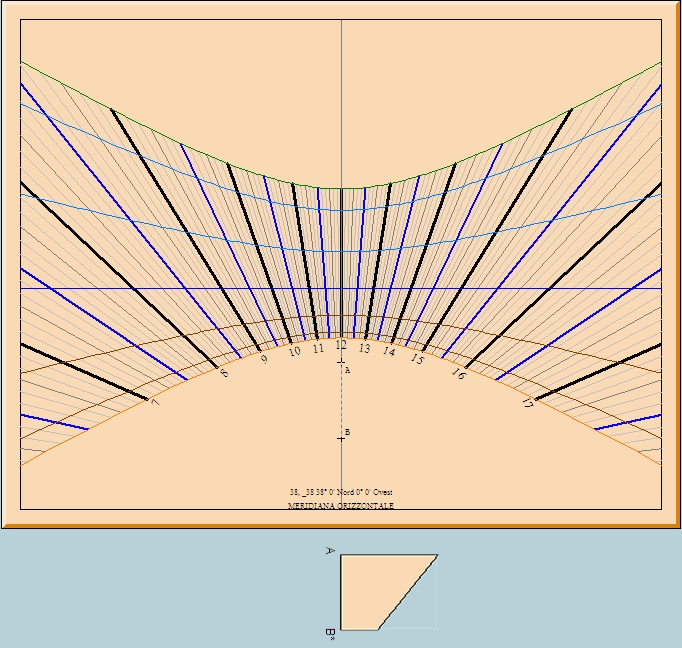

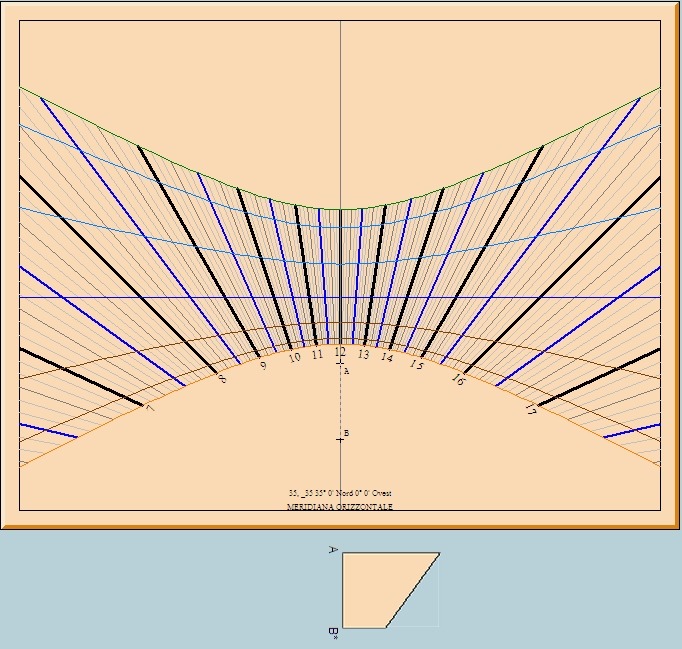

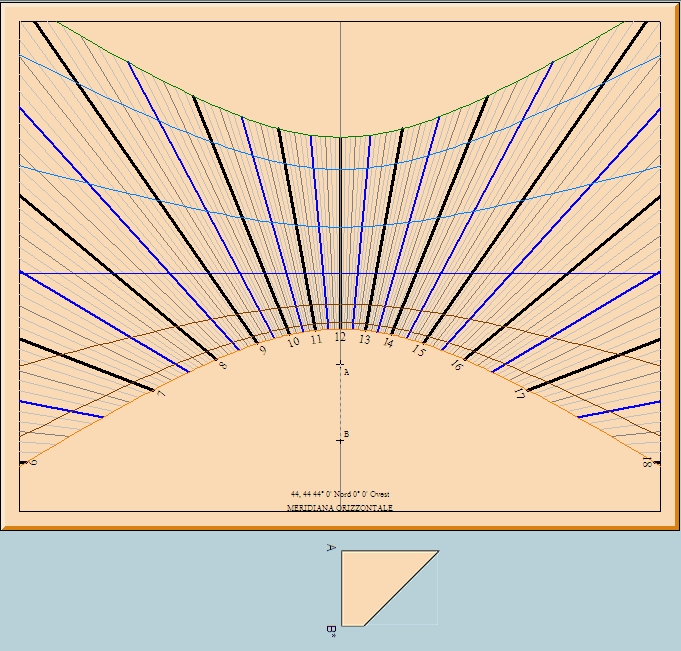

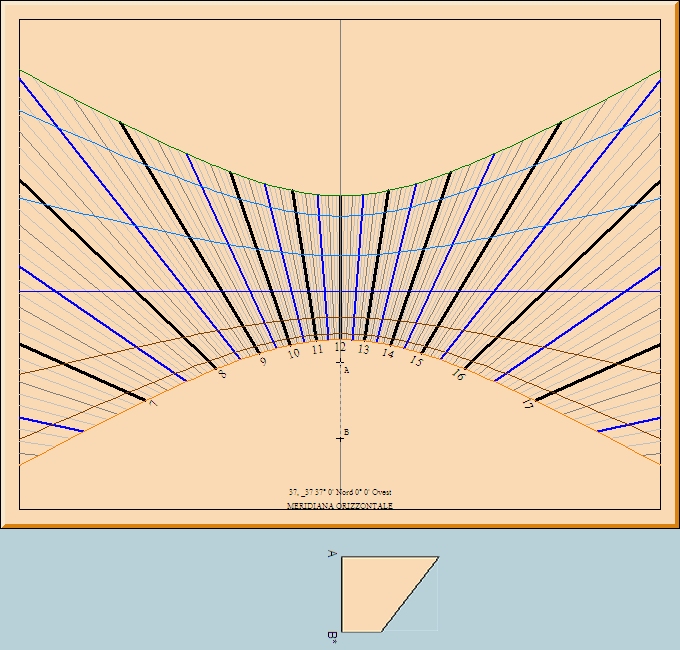

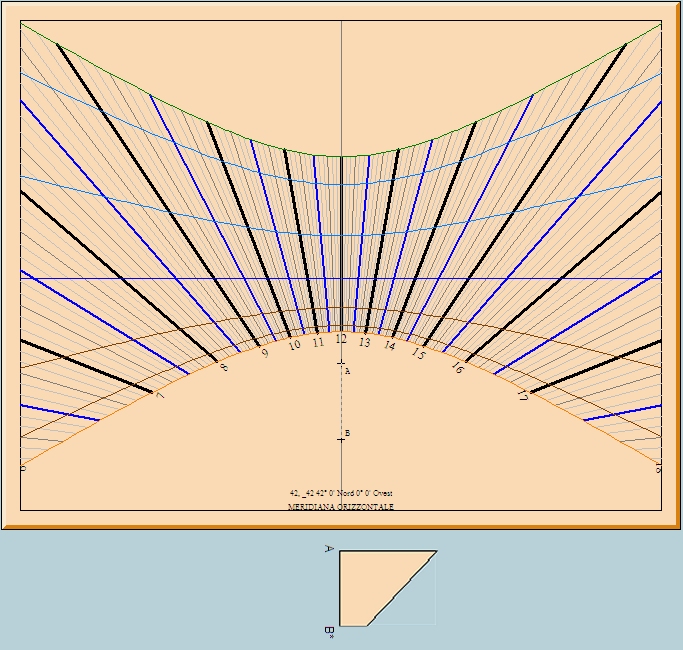

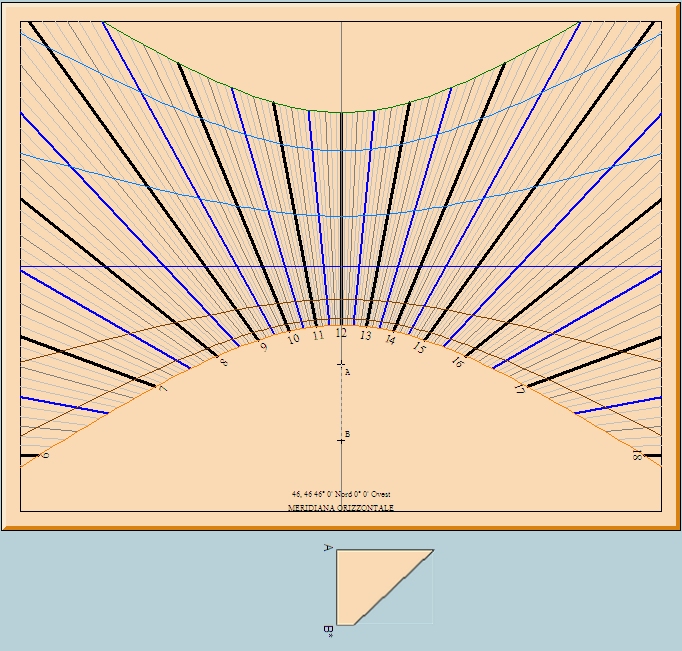

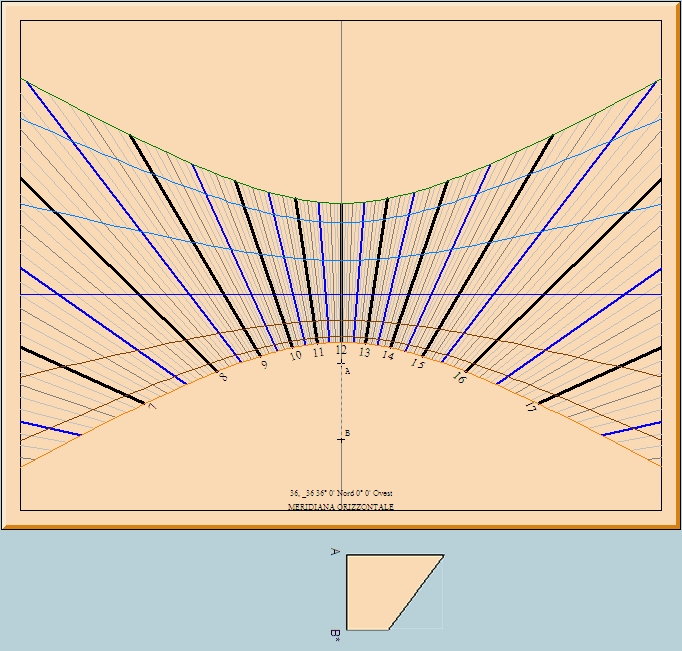

costruzione: Viene proposto un quadrante il più semplice possibile, pronto da stampare su carta, predisposto per la latitudine che avete scelto il più vicino possibile al luogo di utilizzo della meridiana. Per gnomone utilizzate il trapezio sotto il quadrante che deve essere ritagliato lasciando un piede da ripiegare per l'appoggio da incollare sul quadrante in modo da essere perfettamente perpendicolare e in corrispondenza del segmento AB evidenziato sulla linea centrale.


LATITUDINI: 35°| 36°| 37°| 38°| 39°| 40°| 41°| 42°| 43°| 44°| 45°| 46°|

orientamento: Il quadrante deve essere orientato con il segmento AB verso la direzione nord-sud. Un accurato orientamento non è cosa facilissima e richiede molta attenzione. Una bussola non basta per ovvie ragioni di magnetismo (declinazione magnetica). A questo scopo proponiamo la tecnica dei cerchi indu. Nel nostro caso possiamo utilizzare anche un chiodo sottile piantato verticalmente sulla tavoletta usata per incollare il quadrante. Anche qui è un problema di precisione nel disegnare i cerchi e nell'osservare l'ombra della testa del chiodo sui cerchi. Chi ha più fretta può "tarare" la posizione della sua meridiana controllando con il modulo di calcolo online il momento del passaggio del Sole al meridiano e allineando in quel preciso momento l'ombra dello gnomone sulla linea oraria delle 12 (linea nord - sud). Ma questa seconda soluzione rappresenta un compromesso e preferiamo il percorso più lungo, "empirico" e didatticamente più valido.

Divertitevi e buon lavoro
